概 述

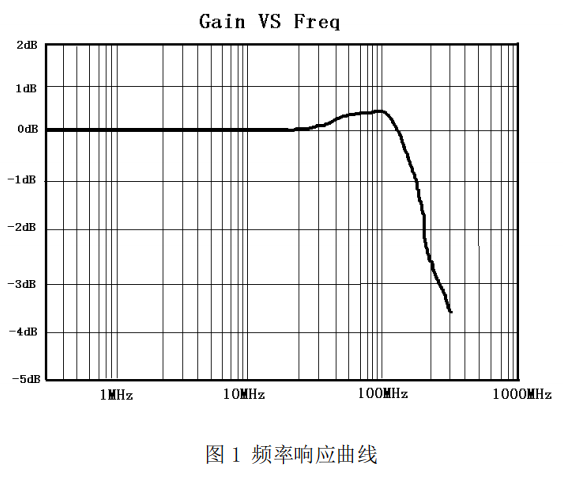

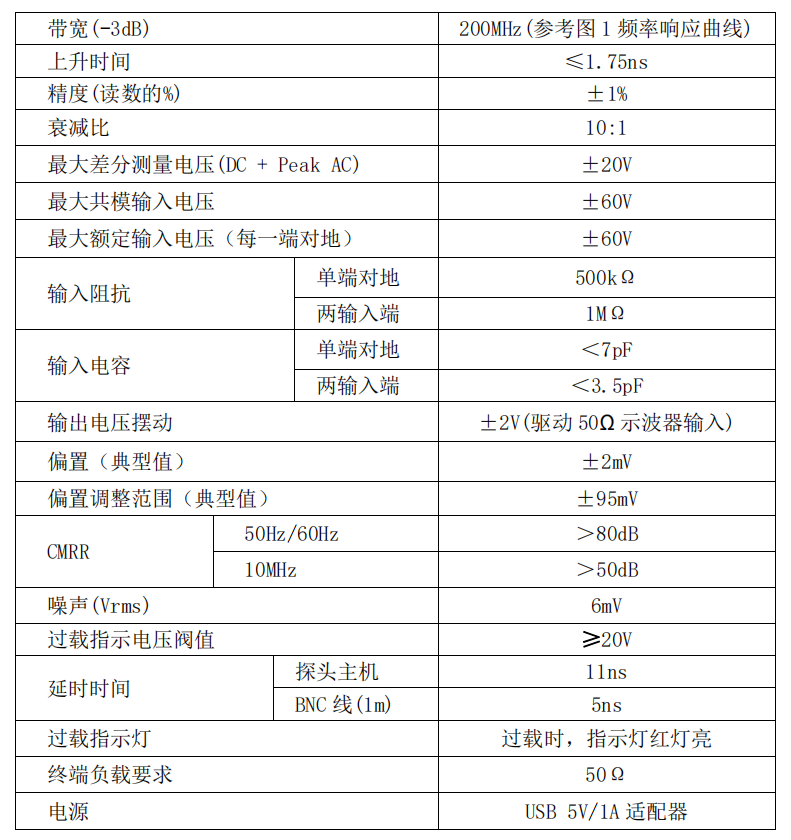

DP6020 探頭是具有浮地測量功能的低壓差分探頭。測量電壓±20V(DC+Pk),其帶寬最高達200MHz，提供 10:1 的衰減設置，具有 1 MΩ 的輸入阻抗，以及 3.5 pF 的低輸入電容，可以最大程度地降低電路負載，具有過壓報警功能，可以兼容任何具有 50 Ω BNC 輸入的示波器，并可以通過示波器或計算機上的 USB 端口供電。在各種應用中得到廣泛使用，可以為當今的高速功率測量、車載總線測量和數字系統設計提供出色的通用差分信號測量。
應用
浮地差分信號測量
高速功率測量
數字差分總線
汽車串行總線（CAN、LIN、FlexRay）

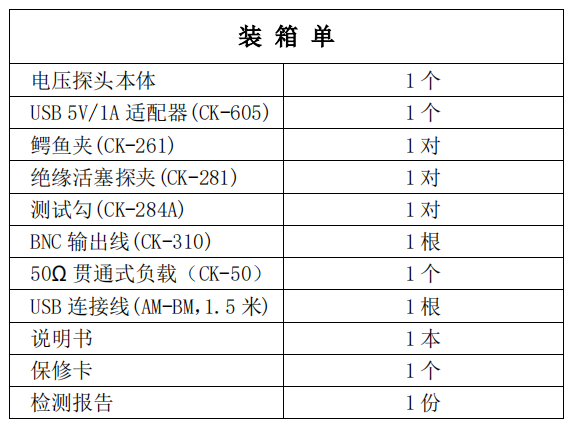

產品及附件說明

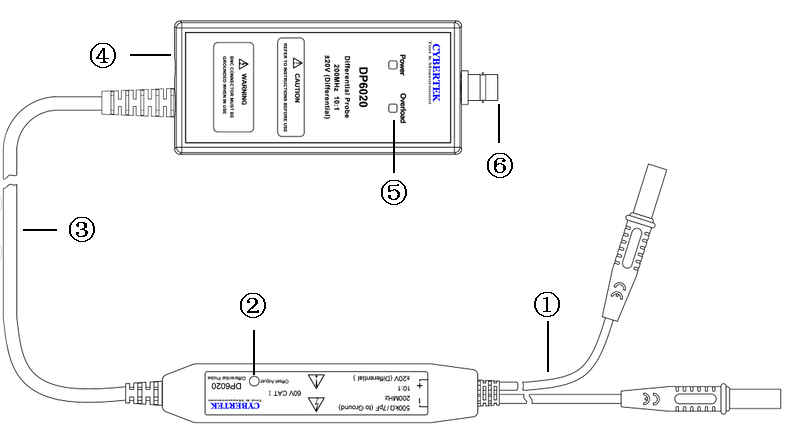

探頭主體說明
詳細說明：
①輸入線：長度約 15cm，連接探夾后測量電壓信號。
②偏置調節：調節該可調電阻，實現輸出偏置調節。
③連接線：探頭前端和后端連接線，長度 70cm
④電源接口：標準的 USB B 型接口，通過標配的 USB 適配器供電；也可以通過示波器供電，使用方便。
⑤過載報警指示燈(Overload):測量范圍超過量程時，過載指示燈亮,且有報警聲。
⑥輸出接口：標配標準的 BNC 輸出接口，可接任何廠家示波器，要求示波器輸入阻抗設置為 50Ω， 或者接標配的貫通式 50Ω負載，示波器輸入阻抗設置成 1MΩ。

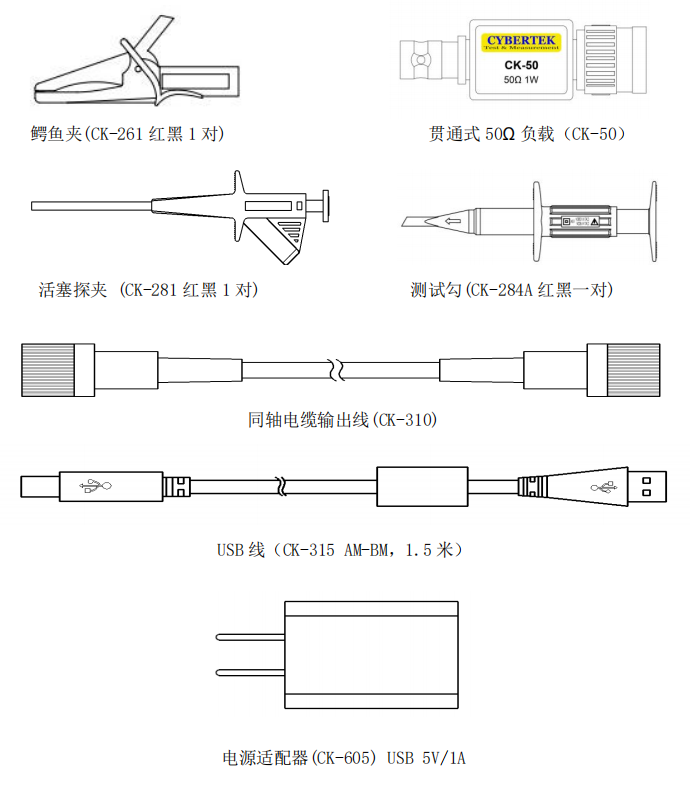

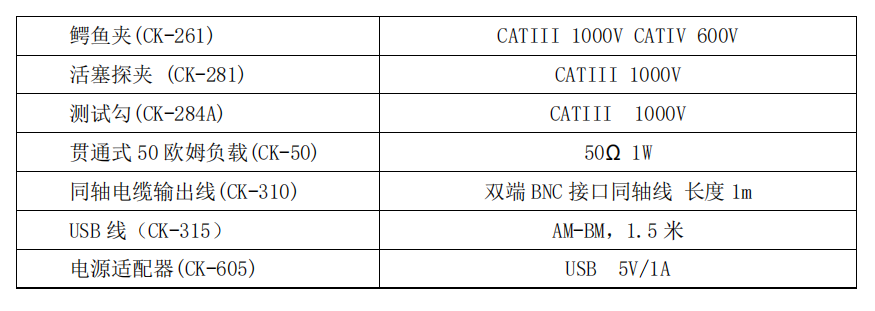

附件說明
