- 名稱：高頻交直流電流探頭CP3000/4000系列
- 型號：CP3000/4000
- 品牌：知用電子
- 描述：CP3000/4000 系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕...
服務熱線：0755-86185757
產品概述
主要特點
選型指南
資料下載
CP3000/4000 系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，典型精度為 1%，滿足大部分測試領域的需要；多款探頭可供選擇，方便不同量程電流測量；標準的 BNC 輸出接口，可匹配任何廠家示波器。常用于開關電源、馬達驅動器、電子整流計、LED 照明、新能源等設計和測試應用中。
CP3120 體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達 5mm 的導線；可以測量 30A 的連續電流和 50A 的峰值電流，提供 70MHz 的帶寬；分辨率高達 1mA；需配合 CPA3000A 放大器同時使用。
CP3050 體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達 5mm 的導線；可以測量 50A 的連續電流和 50A 的峰值電流，提供 50MHz 的帶寬；分辨率高達 5mA；需配合 CPA3000A 放大器同時使用。
CP3030 鉗口可夾住直徑達 20mm 的導線，適用于大電流應用場合；可以測量 150A 的連續電流和 300A的峰值電流，提供了 15MHz 的帶寬；分辨率高達 5mA；需配合 CPA3000A 放大器同時使用。
CP4040 鉗口可夾住直徑達 20mm 的導線，適用于大電流應用場合；測量 500A 的連續電流和 750A 的峰值電流，提供了 5MHz 的帶寬；分辨率為 1A。需配合 CPA4000A 放大器同時使用。
產品及附件

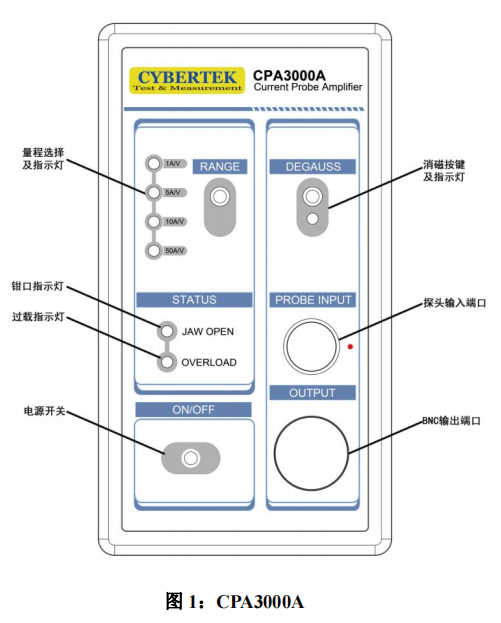

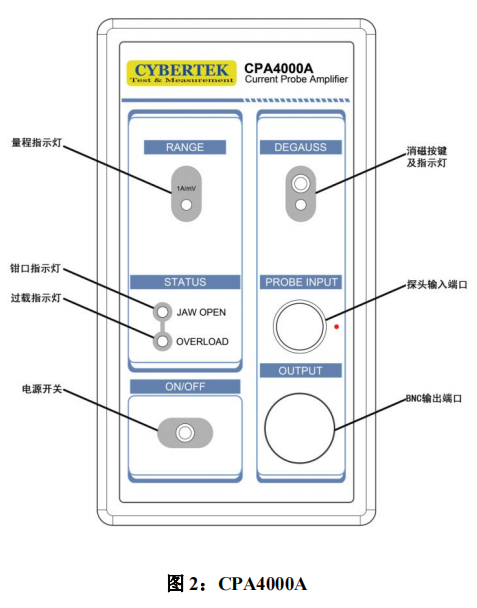

■ 放大器面板
自動消磁調零按鍵與指示燈
1、檢測到電流探頭需要消磁時，消磁按鍵旁邊的指示燈會發出紅光。但是放大器不能檢測到探頭需要消磁的所有情況，所以為了測試準確，測試之前即使指示燈不是紅色也需要按消磁按鍵進行消磁。
2、消磁的時候要確保探頭已經鎖緊，放大器的輸出端已正確接上 50Ω 負載，而且確保被測試導線沒有電流通過。
量程選擇按鍵及指示燈
連接探頭后用于切換兩種不同的量程（CPA4000A 只有一個檔位，無此功能）。具體切換量程見表 3。
探頭鉗口指示燈
若紅色指示燈亮起說明電流探頭的鉗口沒有鎖緊，此時將無法進行消磁或者導致測量結果不準確。應該把探頭鎖緊才能正常使用。
過載指示燈
當該指示燈持續是紅色的時候說明所測連續電流超出量程；當該指示燈的紅色是在閃爍，說明所測波形的脈沖電流超出最大量程。
注意:為了避免對人身造成傷害，以及對儀器造成損壞，請不要測量超過放大器規格的電流。
電源開關
當關閉電源的時候放大器不能工作，但是內部的線性電壓部分仍然與電源電壓（開關電源）相連。
探頭輸入端
探頭應該正確連接，否則會對探頭和放大器造成不必要的損壞。
輸出端口
使用標配的 BNC 連接線把放大器輸出端連接到示波器的輸入端。
注意：放大器的輸出終端要匹配 50Ω 負載。

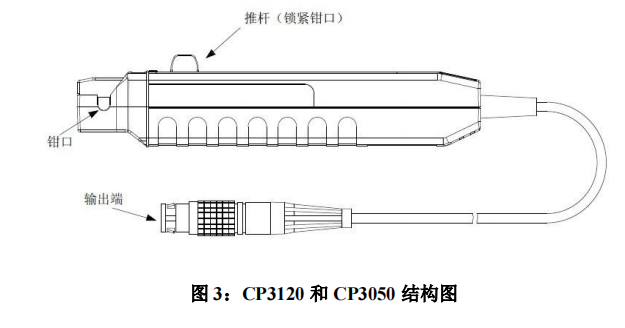

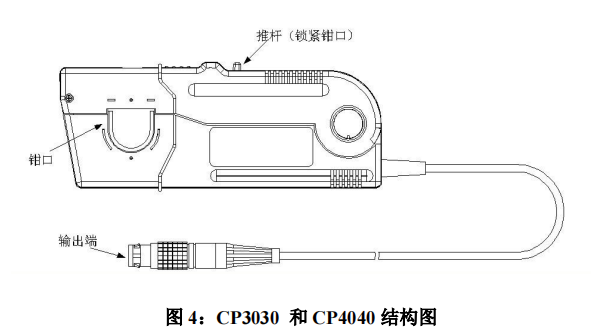

探頭主體說明
鉗口
測量被測導線。注意：被測導線不能超過鉗口直徑。
推桿
向后拉推桿，可打開鉗口；測量時，鎖緊鉗口，推桿向前推到位，確保 LOCK 狀態，才能保證測量精度。
輸出端
輸出接口，配合相應的放大器使用。
產品附件
貫通式 50Ω 負載

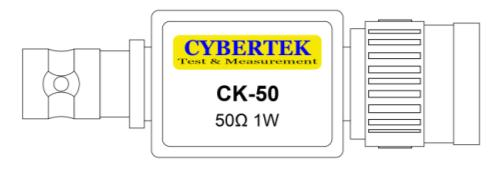

圖 5 標配 50Ω 負載
（頻率：DC-1GHz；最大輸入功率：1W）
同軸電纜連接線

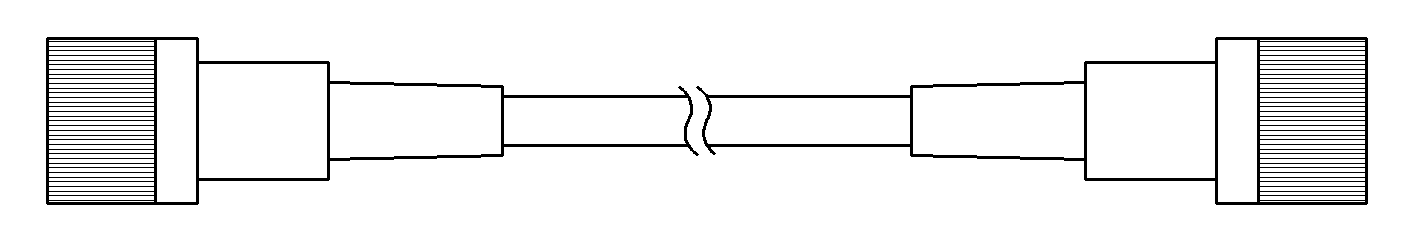

圖 6 BNC 連接線
（阻抗為 50Ω；雙端 BNC 公頭；長度為 1 米）
電源線

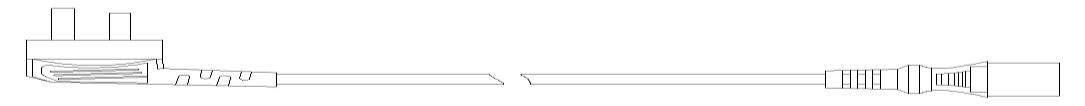

圖 7 標準電源線
異常時的處理方法

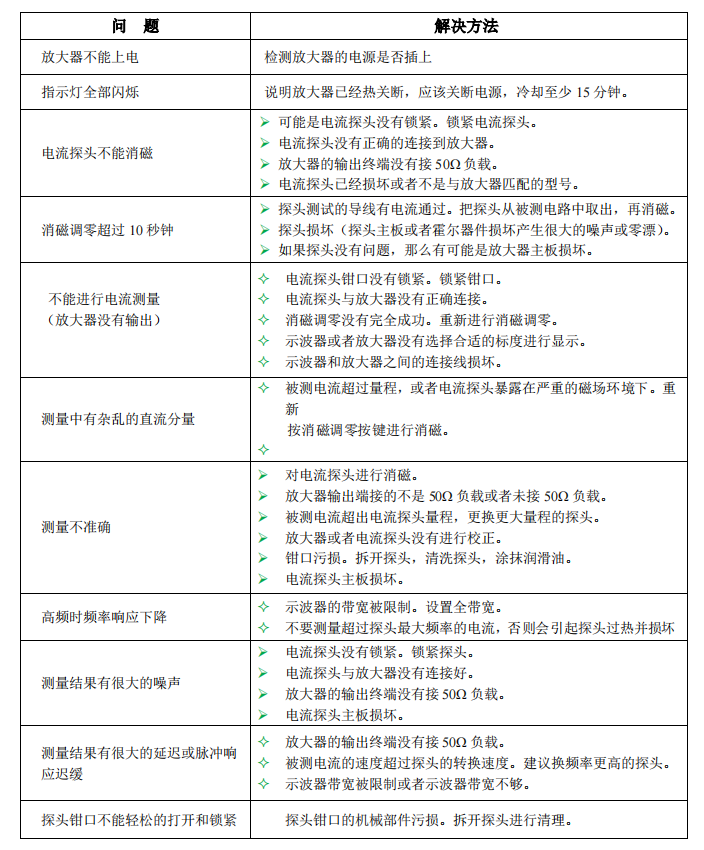

簡單故障解決方法見下表。下表列出了一些可能會出現的故障以及解決方法，使用這個表格可以幫助
快速解決問題。如果無法解決請不要擅自拆開進行維修，以免發生意外，且失去保修資格！
保養及維護
保持放大器與探頭的清潔干燥。
若需清潔，可用柔軟干布擦拭，不可使用化學藥劑清潔。
不使用探頭時，請將其放入所配包裝內，置于陰涼﹑潔凈和干燥處。
運輸時，務必放入本公司所配的包裝內，可起防震作用。
長期不使用時請把電源線從電源插板上拔出
產品規格

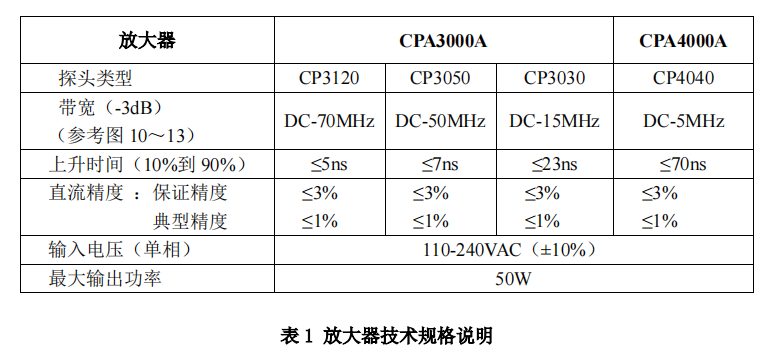

放大器技術規格
產品參數的測量是在下列情況下所獲得：
探頭和放大器都已經在 23±5℃的環境下進行校正。
探頭和放大器的工作環境見表 5。
電流探頭和放大器都已經熱機至少 20 分鐘。
探頭是在熱機后進行的消磁。而且此后當自動消磁燈閃爍的時候都要進行消磁調零。
放大器輸出端正確接上 50Ω 負載。
注：1. 保證精度≤3%的測試環境溫度：10℃-40℃
2. 典型精度的測試環境溫度是 23℃±5℃.

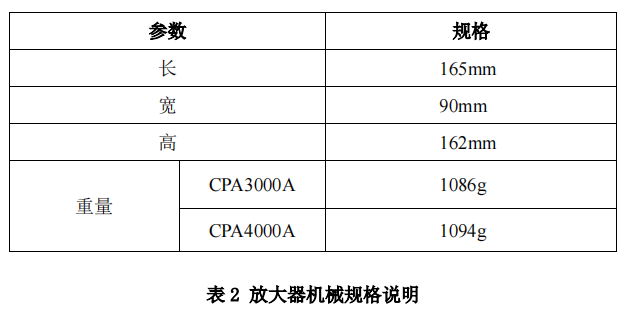

放大器（CPA3000A/CPA4000A）機械規格

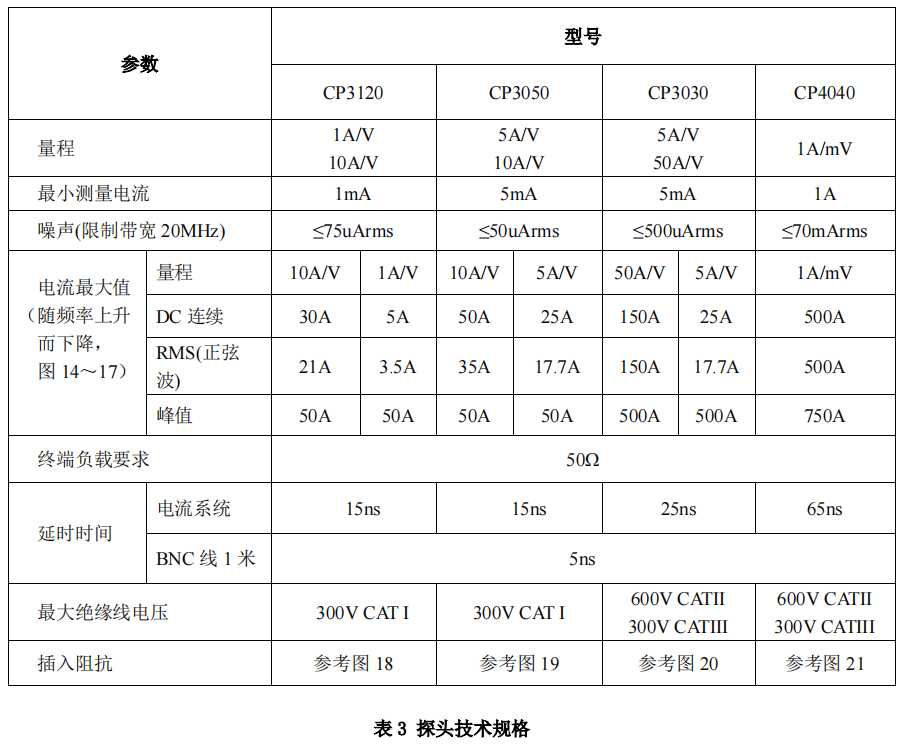

電流探頭技術規格（典型）

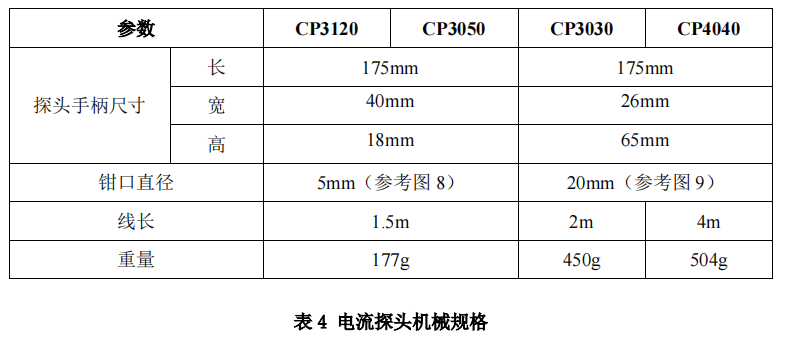

電流探頭機械規格（典型）

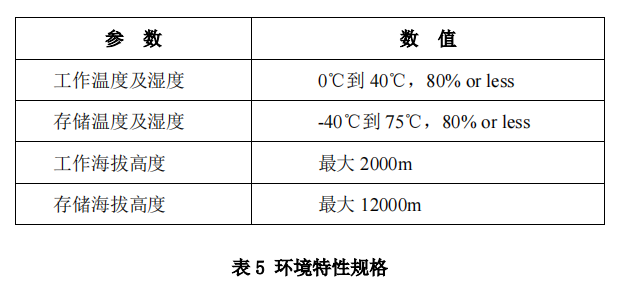

環境特性
