信號源

頻率范圍：

正弦波10μHz至5MHz（Venable6305）

正弦波10μHz至20MHz（Venable6320）

正弦波10μHz至40MHz（Venable6340）

矩形波10uHz至1MHz（矩形波）

AC振幅

1mV至10V

直流偏壓

±10V，10mV步進

模式:

單頻，正弦掃描和線性掃描

對數掃描

0.1–2000步，十進制步進，10uHz–40MHz每步

輸出振幅補償：

動態調整輸出，通過Venable軟件控制，保持對電路的恒定電平輸入

輸出阻抗：

可切換50歐姆/2歐姆

輸出配置：

單端浮地

機箱接地隔離：

600V

分析

測量頻率范圍：

10μHz至5MHz (Venable6305)

10μHz至20MHz (Venable6320)

10μHz至40MHz (Venable6340)

輸入方式：

單端浮地輸入

可選輸入阻抗：

50歐姆或1兆歐（默認）

測量精度：

± 0.03dB + 0.1dB/MHz；

± 0.4deg + 1deg/MHz

測量技術：

窄帶DFT

延遲時間：

0-100秒

積分時間：

20msec至100ksec

積分周期：

1-9999周期

輸入耦合：

直流，自動直流偏置去除

輸入范圍：

10mV至500V峰值，11個量程，具有自動量程功能

動態范圍：

120 dB

CMRR/IMRR：

120 dB

大輸入：

±500Vpk

大輸入耐壓值：

±600Vpk

超限警報：

LED指示器

系統

PC 接口：

GPIB接口，USB接口

應用程序軟件：

Venable Stability Analysis? v5/6 for Win10

數據分析：

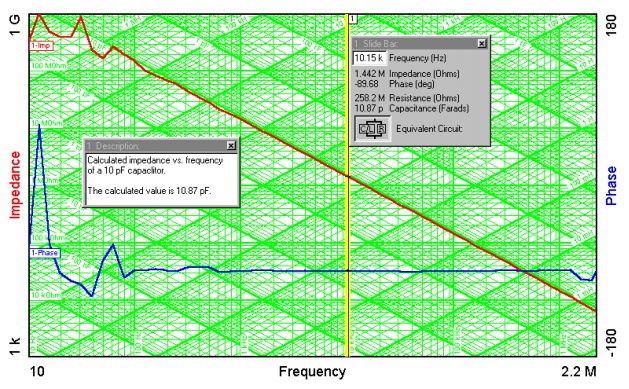

增益裕量、相位容限、阻抗；組件：R、L、C、Z
