Venable8800系列數字頻率響應分析儀結合了新的模擬和數字技術以及先進的數字信號處理技術（DSP），能夠提供多樣化測試和分析功能。該綜合性軟硬件系統具有極為精密的測試功能，擁有10μHz至40MHz的頻寬和兩個輸入通道，且峰值電壓不超過600V，同時還可通過數字?jǐn)?shù)據端口連接目標處理器。

        Venable儀器采用新的CPLD技術以釋放專用處理器的功率，以執行所有數據采集和分析功能——單個獨立處理器處理所有通信功能。其佳性能源自CPLD內部存儲器，能夠?qū)崿F(xiàn)處理器與模擬硬件之間的異步緩沖。

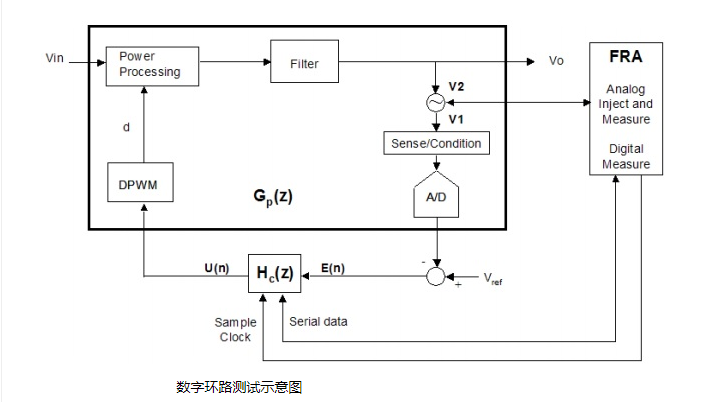

        數字接口“同步”信號可實現模擬和數字硬件之間的同步。Venable8800型頻率響應分析儀對兩個模擬輸入通道和數字目標處理器執行同步分析，并可靠地收集所有數據。數字接口可通過軟件予以禁用，以便在標準的雙通道（僅模擬）配置下使用該分析儀。

        Venable8800系列數字頻率響應分析儀配以知名的基于K系數的Venable自有軟件（現稱為Stability Analysis?），是用于電源設計的完整、精確、也易用的系統。我們類似pice?的建模程序和三種電路拓?fù)浼夹g(shù)為設計工程師提供了一站式解決方案，這不僅消除了試驗和誤差，還提高了生產效率。數據結果和圖表可以jpeg或.ven格式輕松導出，以用于演示圖表或離線數據處理。此外，還可通過我們的閱讀器（可免費下載）查看.ven文件。

         除了測試系統的頻率響應外，頻率響應分析儀6300的控制軟件還包括了控制線路輔助設計和頻域運算功能。針對電源供應器的控制補償，提供了常用的三種線路，使用者可依照其電源供應器的控制方式，選擇適合的線路種類。先量測系統原來的頻率響應后，設定預計的設計目標：相位邊限(PhaseMargin)及交越頻率(CrossFrequency)等，軟件即可自動運算出控制線路中最適合的電阻及電容值。使用者再加以實際驗證即可。這個功能更可幫設計者節省大量時間，還能達到優化的設計結果。
