一、SAE J1757-2平視顯示器標準

抬頭顯示器（Head up display),早期用于航空器上的飛行輔助儀器，目前已逐步應用于汽車上，可以減少駕駛者低頭查看儀表的頻率，這樣就會避免駕駛者注意力中斷從而減少事故發生的概率。

SAE J1757-2  Optical System HUD for Automotive 于2018年11月發布，要求測量HUD系統

的亮度、均勻性、顏色、虛像距離、視場FOV、圖像畸變、鬼影等測試項目。

傳統的測量方法采用機器視覺的相機搭配點式亮度計，由點式亮度計測量HUD系統的亮度、色度信息，機器視覺相機測量HUD系統的畸變、鬼影等空間信息。隨著檢測技術的進步，成像亮度色度計既可以實現亮度色度測量，也可完成HUD系統的空間信息的檢測。

二、邁昂科技雙目測試系統

邁昂科技于2018年12月發布　　

車載HUD測試系統，依靠公司在成

像檢測技術上多年的技術積累結合機

器視覺檢測技術，將雙目測試系

統應用于車載HUD測試。系統安裝完成

后，無需進行自動焦距和光圈的調整，

即可實現HUD虛像上任意一點空間位置

的測量。

雙目測試系統軟件功能：

OTS-20D雙目測試系統，采用雙鏡頭、雙光圈的設計可實現HUD亮度、色度信息

的測量，基于人眼雙目距離65mm的設計模擬人眼實際的觀察效果，可測量HUD系統

的畸變、鬼影、空間距離等信息。具體的測試項目如下：

亮度         畸變　　 　

色度         MTF

飽和度       點線缺陷

均勻性       鬼影

對比度       空間距離

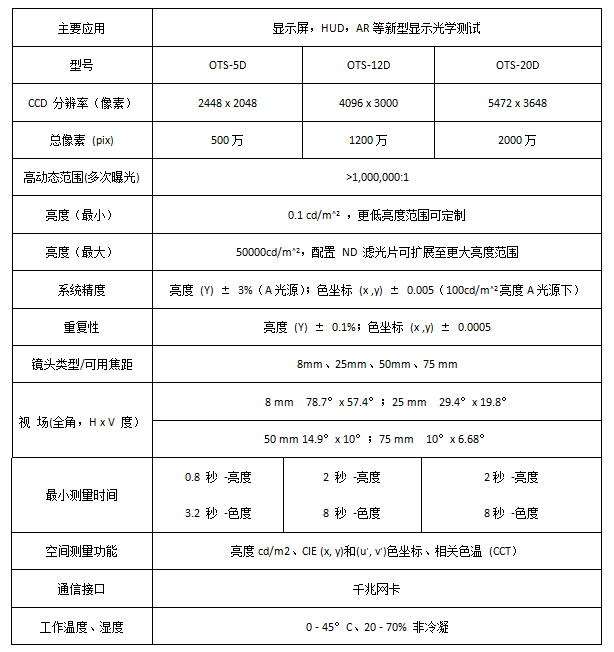

技術指標：

分辨率：2048*2448

數字位數：16位

動態范圍：120dB

亮度精度：±3%（A光源)

色度精度：

       x:±0.003(A光源)

       y:±0.003(A光源)

測量范圍：0.1-20000cd/m^2(可擴展)

曝光時間：0.1ms-4s

重復性：  0.2%

平場：    ±2%

距離精度：±10mm
