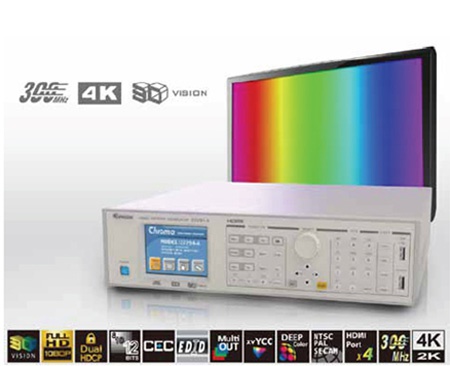

Chroma 22294-A 視頻信號圖形產生器

     Chroma 22294-A 可編程視頻信號圖形產生器具 備各種視頻標準類比/數位信號輸出功能，內建 高速繪圖可提供各種解析度顯示設備標準檢 測信號與圖像，符合現今及未來各種多媒體顯示 器產業研發與測試應用需求。

      本產品支援高解析多媒體數位影音傳輸介 面HDMI V1.4b規范，其主要特點：

支援4K x 2K超高解析度

      數位介面HDMI支援至300MHz，DV I支援至 330MHz(Dual link)，類比介面RGB信號支援300MHz，高頻寬信號輸出能力可支援新一代4K x 2K超高解析度顯示設備檢測。

3D標準格式信號輸出

      完整支援HDMI規范定義3D格式，內建豐富3D 檢測圖像，并提供使用者自行置入3D圖片輸出 各種3D格式功能(左右圖像分開，圖像檔案格式 為Bitmap) 。

完整支援HDMI規范定義功能

      具備HEAC(Ethernet / Audio Return Channel)/ Lipsync/HDCP/CEC/EDID等功能，并支24/30/36 位元色深(RGB或YCbCr)與新一代色彩標準xvYCC/ sYCC601/Adobe RGB/Adobe YCC601 。

多信號端口同時輸出功能

      本機具備4組HDMI輸出端口，支援多種信號 端口同時輸出能力，符合現今多輸入端口顯 示設備測試應用需求。類比信號方面本機提 供RGB(BNC/D-Sub)與色差信號(YPbPr/D-Terminal) ，可輸出各種標準信號格式供傳統類比介面檢測 使用。在數位DVI輸出信號，其點頻率可達 330MHz，且支援雙通道HDCP，適用于高解析度 顯示器檢測。

     在TV輸出信號規格方面，22294-A可輸出符合 NTSC、PAL、SECAM規范信號，支援CVBS與Y/C 分離信號格式，提供BNC/S-Video/SCART輸出端 口。并可支援電視的特殊功能測試，如隱藏式字 幕 (Closed Caption) 、頻道鎖碼 (V-chip)和電傳文 訊(Teletext) 。
