騷擾功率測試標準方案
發布時間： 2021-12-14 瀏覽次數: 作者：邁昂科技
一、概述
②EUT端口：該端口部分是連接被測設備端。
③彈簧鎖扣:測量時請上下鎖緊卡扣。
④供電端口：該端口部分是連接供電設備。
②測量時：
請鎖緊功率吸收鉗；
功率吸收鉗不能接反，EUT標識部分靠近被測物體；
在導軌上移動功率吸收鉗，找到所有頻點的大值；
③測量的騷擾功率P(dB(pW))=讀到的電壓V(dB(uV))+功率鉗因子CF(dB(pW/uV))。
針對僅連接一根電源線（或其他類型引線）的小型受試物，比如說家用電器和電動工具，標準規范表示：引線上由共模電流引起的輻射發射，遠遠大于受試物表面向外的輻射。通常采用吸收鉗測量法（ACMM），ACMM進行輻射發射測量的優點是縮短了測試時間和節省場地費用（可以在屏蔽室內進行）。
通常標準規定的頻率范圍30MHz-300MHz，音視頻設備要求測量的頻率范圍為30MHz-1GHz。符合國家標準：CISPR11/GB4824，CISPR13/GB13837，CISPR14-1/GB4343.1，CISPR16/GBT6113。
二、產品及附件說明

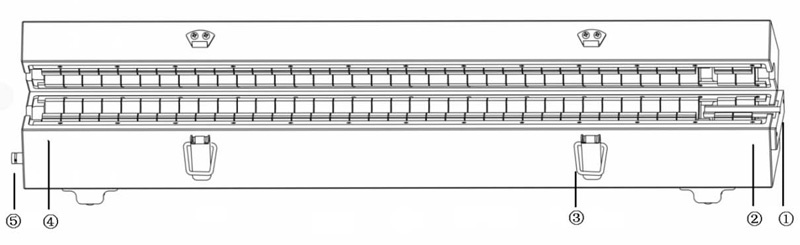

②EUT端口：該端口部分是連接被測設備端。
③彈簧鎖扣:測量時請上下鎖緊卡扣。
④供電端口：該端口部分是連接供電設備。
⑤RF輸出端口：騷擾信號輸出端口，連接接收機等測量設備。

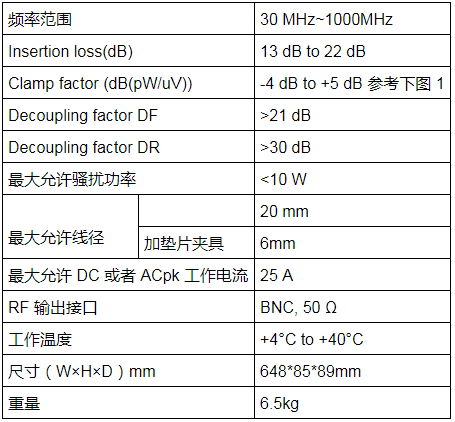

電氣產品規格

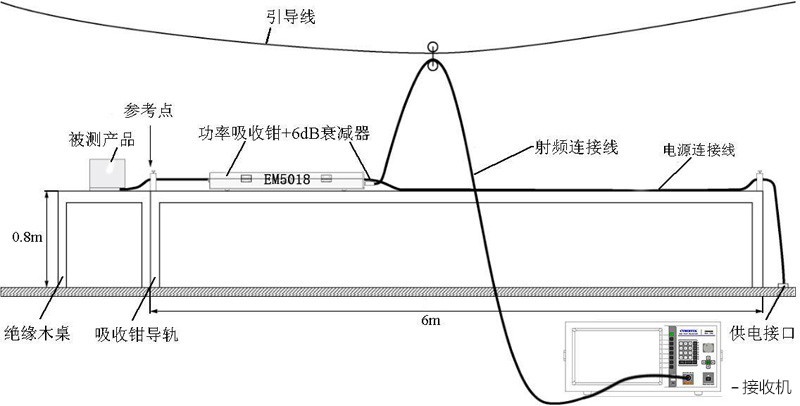

三、功率騷擾測量典型應用配置圖
②測量時：
請鎖緊功率吸收鉗；
功率吸收鉗不能接反，EUT標識部分靠近被測物體；
在導軌上移動功率吸收鉗，找到所有頻點的大值；
③測量的騷擾功率P(dB(pW))=讀到的電壓V(dB(uV))+功率鉗因子CF(dB(pW/uV))。
