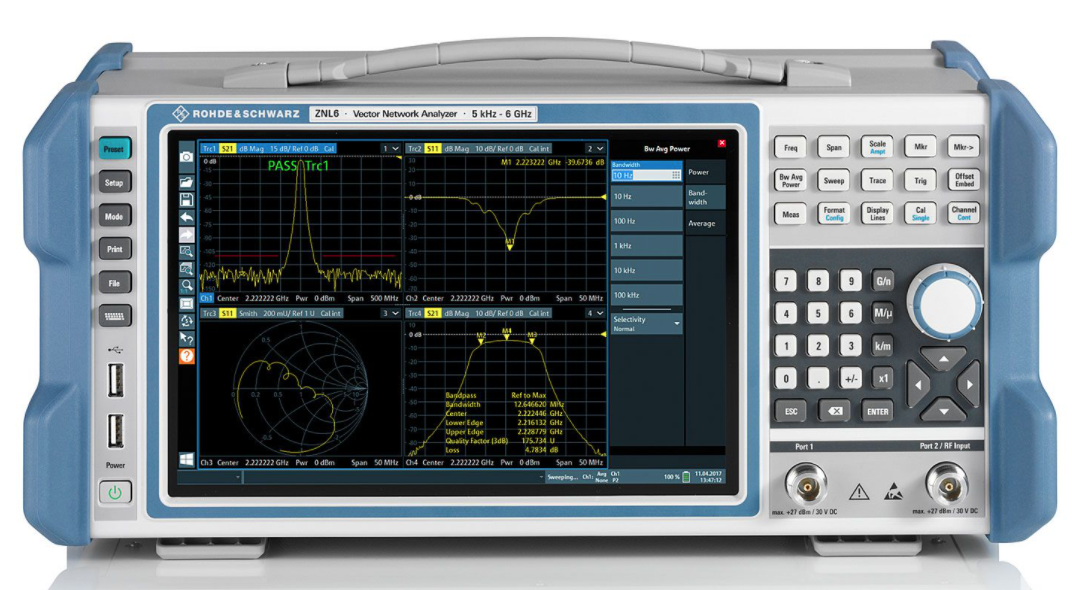

    矢量網絡分析儀校準操作流程步驟

    發布時間: 2021-11-24   瀏覽次數:   作者:邁昂科技

    一、單端口校準
    校準最終目的:

    通過單端口校準可以消除該端口的反射跟蹤誤差、方向性誤差和源匹配誤差,提高儀器的測量精度。


    校準步驟:
    1.準備校準套件,開路、短路、負載校準件。
    2.先按復位鍵進行儀器復位。
    3.再設置需要測試的頻段,設置起始終止頻率。
    4.按按鍵Cal,進入到校準界面,按Calkit選擇校準件型號,隨后依次選擇Calibrate>1-PortCal,進行單端口校準。

    5.接著按順序將校準件中的開路、短路、負載,連接到儀器的一號端口上,并在連接開路校準件后點擊open按鈕,換上短路校準件,點擊short按鈕,最后換上負載校準件,點擊Load按鈕,緊接著點擊Done按鈕。完成校準。


    二、雙端口校準
    校準最終目的:
    雙端口校準通過校準件連接兩個所需測試的端口進行校準。

    可以消除端口的傳輸或反射的方向性誤差、串擾、源匹配誤差、頻率響應反射跟蹤誤差和頻率響應傳輸跟蹤誤差。


    校準步驟:
    1.準備校準套件,開路、短路、負載校準件。
    2.按按鍵Cal,進入到校準界面,選擇校準件型號,隨后依次選擇Calibrate>2-PortCal,選擇Reflection反射。
    3.接著按順序將校準件中的開路、短路、負載,連接到儀器的一號端口上,并在連接開路校準件后點擊open按鈕,換上短路校準件,點擊short按鈕,最后換上負載校準件,點擊Load按鈕,緊接著點擊Done按鈕。
    4.選擇Return,返回上一頁,將1端口和2端口直接連通。再選擇Transmission,選擇Thru,再Return,選擇Done,校準完畢。
