脈沖信號發生器的特點及分類
發布時間： 2021-11-04 瀏覽次數: 作者：邁昂科技

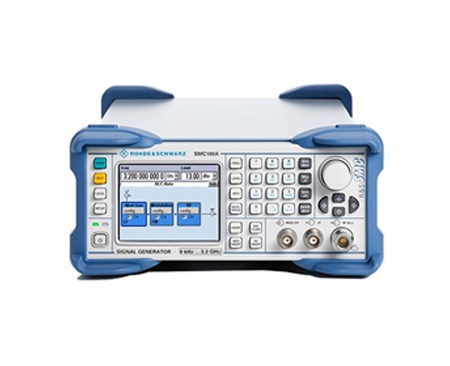

用于發生數據信號的系統來使所需參數的電測試數據信號產生的儀器，稱之為脈沖發生器。脈沖信號發生器是信號發生器的在這當中一類。
1、專用型脈沖信號發生器
在研制、測試、生產和維修某些專用設備的時候通常會用到某些專用型脈沖信號發生器。
這類脈沖信號發生器要么具有某些特殊的指標要求，要么具有復雜的波形。例如電視圖像信號發生器，彩帶數據信號或某一單色數據信號、棋盤格數據信號以及棋盤格數據信號均是其所產生的數據信號。
由多種不同頻率、不同極性、不同幅度、不同脈寬的簡單脈沖合成這些復雜波形。在時間的相對關系上參與合成的諸多簡單脈沖信號相互間必須保持嚴格的同步關系。它們獲得的途徑不是通過各個互不相關的單元脈沖電路來使各種脈沖產生。采用了數字電路的技術組成電路，來使各個簡單脈沖之間的同步關系維持。
實驗室進行一般性科學實驗通常會用到通用型脈沖信號發生器。其區別于產生脈沖信號的單元電路的原因，也是它的特點是能夠調節如重復頻率、脈沖寬度、幅度、極性及邏輯電平等所產生的脈沖信號的參數。特別是重復頻率具有比較寬的變化范圍，輸出阻抗必須相匹配于測SY同軸電纜的特性阻抗，輸出電平相適應于被測試電路所用器件的邏輯電平，從而使測試的要求得以滿足。
1、脈沖過沖：≤5%。
2、脈沖輸出幅度：200mV～5V。
3、基線直流偏移：－1V～+1V連續可調。
4、輸出阻抗：50Ω（終端匹配）。
5、外測頻率范圍：50Hz～10MHz
6、頻率范圍：100Hz～10MHz6位數顯。
7、脈沖固有延時時間：80nS左右。
8、脈沖延時調節范圍：30nS～3000μS。
9、脈沖寬度范圍：30nS～3000μS。
10、脈沖邊沿范圍：10nS～1000μS。
1、可輸出上升沿、下降沿較快的方波。
2、可輸出上升沿、下降沿較慢的梯形波、三角波、鋸齒波。
3、脈沖上升沿、下降沿可調。
