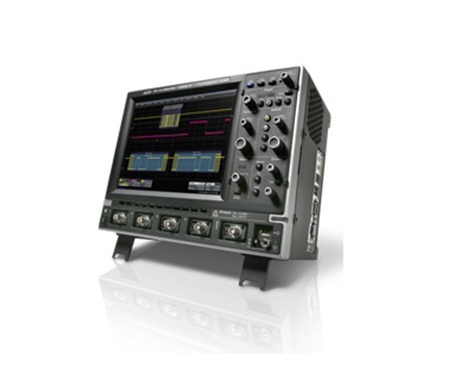

在數字示波器的應用中，電壓測試應該是最常用的一種。針對電流測試，數字示波器通常需要購買電流探頭。可是電流探頭比較貴，光電流探頭比數字示波器貴有很多。如果不經常用，買現在的探頭不劃算。不使用電流探頭能測電流嗎？接下來就來說說吧。

有的人可能會說萬用表無法測量？當然，萬用表可以測量電流。

但是，有幾個問題：

2、萬用表無法長時間記錄測試結果，但更好的電表可以記錄特大值和最小值。最重要的是萬用表看不到電流變化的過程。有很多時候，我們想看到的是變化的過程，而不僅僅是結果。

想看波形，必須用數字示波器。如果沒有昂貴的電流探頭，用數字示波器真的看不到電流的變化嗎？是的，方法很簡單，可根據歐姆定律很容易實現I=V/R。注意v不是某一點的電壓，而是兩點之間的電位差。這是一個重點，也是新手容易陷入陷阱的地方。如果你用某一點電壓的變化來預測電流的變化，會犯很多錯誤，我們會在下面的例子測試中看到。

實用的方法是：使用的每?jī)蓚€(gè)檢波器測量電阻兩端的電壓V1和V2，然后利用數字示波器的計算功能實時計算V=V1和V2=V/R。只要環境變化劇烈，比如R可以看作常數，那么我就和V成線性變化，所以V的變化反映了電流的變化。讓我們用一個例子來看看這個方法是否合理有效。

     數字示波器測試PCBMOS管的功率、電壓、電流變化之間的損耗和來源的驗證實例。波形的電壓源為Vs，紫色波形為漏極電壓Vd，黃色厚度用數字示波器波形計算。綠色波形是由有源電流探頭測量的漏源電流Isd。對比分析Isd和Vsd的波形，可以看出它們的變化過程非常相像。主動電流探頭測得的峰值Isd約為3.6AVsd計算峰值約為0.43V，萬用表測得線路電阻約為0.15，所以用電位差法得到的峰值電流約為0.43V/0.15=2.87，與有源電流探頭的測試結果不一樣。

     當然，這和無源傳感器在MOS管、萬用表、數字示波器等不一樣狀態下的電阻是不同的。但我們最關心的是，使用這種方法來測試當前的變更過程是完全可行的。

通過觀察電流的變化，這時候，有經驗的工程師可能會問一個問題：使用普通探頭測試時，如何解決共模抑制比(CMRR)？這是一個實際問題，但正如我們前面提到的，這種方法的主要目的是讓我們看到當前的變化過程。

    在各種因素的影響下，用這種方法測得的比電流肯定不如專用的有源電流探頭準確。此外，需要一個有源差分探頭來解決CMRR問題。這個探測器也很貴，買了就一分錢不花了。但VS-VD有消除部分信號干擾的優勢。除此之外，從中可以看出，單點電壓Vs或Vd的變化和Isd的變化是不一樣的，不必陷入用單點電壓變化來估計電流變化的陷阱。
