頻譜分析儀通常情況下適用于測量射頻（RF）信號。信號通常情況下通過天線，磁探針或具有匹配阻抗的電纜鏈路傳輸?shù)椒治鰞x的RF輸入，這樣子能夠減少阻抗失配，這通常情況下會降低反射功率并提供最準確的測量結果，通常情況下這不是一種適當?shù)倪B接技術，尤其是在連接到低阻抗輸入時尤其是在頻譜分析儀上時經常容易出現負載的電路中。

      本技術應用文章討論如何使用示波器中常用的無源探頭，僅在這種情況下，它將適用于頻譜分析儀，討論中還包括使用此方法的部分偏好和交換條件。

     絕大部分的分析儀具有50歐姆的輸入阻抗。事實上，許多模擬帶寬超過幾百MHz的示波器也具有50歐姆的阻抗設置。此較低的阻抗可在較高的頻率下實現更好的性能，但會給電路帶來更高的阻抗，進而給電路帶來很大的負擔。

我們將使用無源1.5GHz示波器探頭，使用RF信號源將1GHz的-10dBm信號（正弦波）發送到頻譜分析儀。

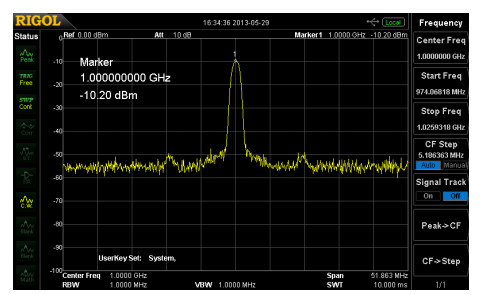

一定要注意，上面的標記顯示的是1GHz處的峰值，幅度為-10dBm。現階段，我們將一個1.5GHz無源探頭（RigolRP6150無源探頭）連接到頻譜分析儀的輸入。當連接到50歐姆時，RP6150被設計為10：1探頭。

使用阻抗大于50歐姆的探頭作為分壓器，適用于將信號傳輸?shù)?strong>頻譜分析儀，這降低了輸入電壓，并有效地充當了衰減器，它還具有減輕由50歐姆頻譜分析儀輸入直接連接到電路所引起的電路負載的優勢。

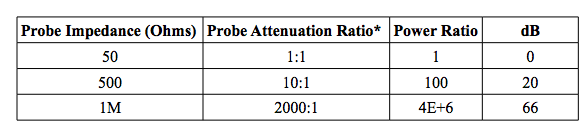

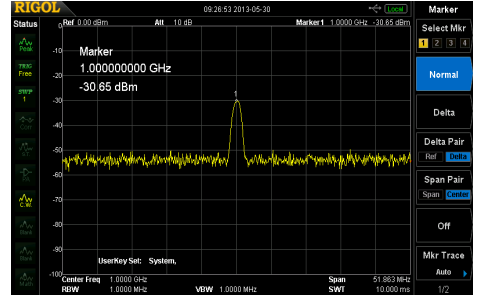

一定要注意，標記現階段顯示的幅度為-30dBm。這是由于探頭衰減系數所致，讓我們一起仔細研究一下該探針，回想一下，功率是幅度的平方。因此，您能夠通過簡單地平方探頭衰減因子來計算探頭功率比，能夠使用下表顯示一些常見的探頭衰減率。
