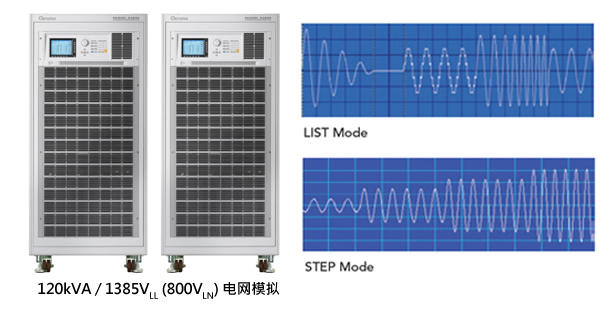

光伏產業受國家政策的影響，20kVA-100kVA光伏逆變器需求強勁成長，且朝并網高壓600Vac-800Vac(VLL)系統發展以降低交流配線成本及提高發電系統效能，因此逆變器高壓并網穩定性將是廠家必需面對的重要挑戰，Chroma新推出高壓1385Vac(VLL)/120kVA電網模擬電源Chroma61860可符合規范要求于逆變器品質及并網效能測試，如低電壓穿越測試、高電壓穿越測試HVRT、諧波、波形畸變、三相不平衡度、電壓暫降、短時中斷和電壓變化抗擾度測試等。

      新UL1741 SA規范逆變器設計應在高電壓穿越測試HVRT以下不脫網運行，且在高電壓穿越期間具備有功率連續調節以及向電力系統注入無功電流的能力。所以當逆變器設計正常額定電壓為690Vac(VLL)時，必需測逆變器在并網點電壓分別抬升到1.3、1.2、1.1倍的額定電網電壓下時(超過897VLL)，于幾十個測試點的電壓升高與恢復期間，均能不間斷并網運行，且在高電壓穿越期間，需按照標準要求正常響應并發出相應比例的容性無功電流，有效支援電網電壓恢復，以確保電網的穩定性運轉。

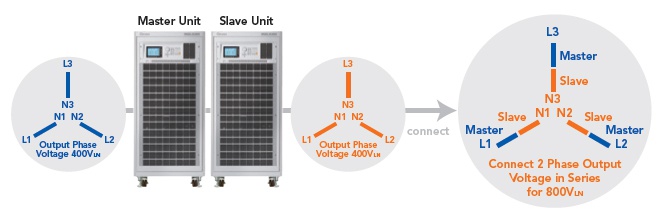

      Chroma高壓電網模擬電源方案以不外加升壓變壓器即可輸出電壓高達1385VLL (800VLN) ，輸出暫態特性達1.5V/us，具靈活使用彈性、高性價比及不占空間等多項優點。 當測試應用于50kVA以下逆變器時可作為兩臺60kVA電網模擬器，如需測試應用于60-100kVA逆變器需求大功率及高壓時則可將兩臺60kVA進行串聯達1385VLL (800VLN)使用。
