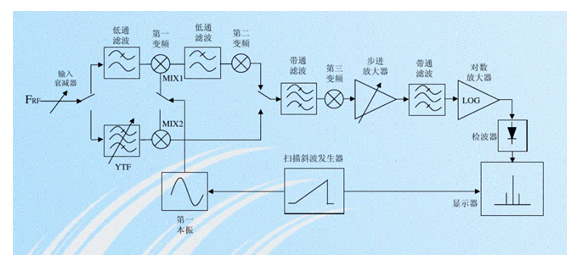

大家使用的頻譜分析儀基本都是超外差式的頻譜分析儀，今天我們來簡單介紹一下它的工作原理。超外差式頻譜分析儀的簡化原理框圖如下：

      如圖，射頻信號經輸入衰減器后被分成兩路，分別輸入到高、低兩個波段。而在低波段，頻率為9kHz～2.95GHz的信號被切換到第一變頻器中的基波混頻器部分（MXR1），得到第一中頻F1IF（3.9214MHz），F(xiàn)1IF經過第二變頻器得到第二中頻F2IF（321.4MHz）；在高波段，頻率為2.75GHz～22GHz的信號被切換到預選器（YTF），預選后的信號輸入到第一變頻器中的諧波混頻器部分（MXR2），得到第二中頻F2IF，F(xiàn)2IF經第三變頻器變化得到第三中頻F3IF（21.4MHz）。

      變頻器的作用是將微波信號變換成低頻，對于頻率范圍為9kHz～22GHz的寬帶頻譜儀，它的第一變頻器中包含有兩個混頻器，一個是用于低波段的基波混頻器，另一個是用于高波段的諧波混頻器。變頻器中還包含6dB衰減器、單刀雙擲開關及匹配網絡等。因此，第一變頻器是寬帶頻譜儀中最關鍵的微波部件之一。

      第二變頻器主要完成第一中頻到第二中頻的變換。本振頻率是3.6GHz，它是由600MHz倍頻獲得。
      第三變頻器將第二中頻變換成第三中頻，其本振為300MHz。
      步進增益放大器對第三中頻信號進行放大，主要用于參考電平和衰減器變化是整機增益的調整。

      對數放大器是將信號做對數處理，擴大測量顯示動態范圍。交流信號由檢波器轉化成視頻信號，再進行數字量化。經過各種運算得到的測量結果最終會輸出到顯示器上。

      作為專業的無線測試儀器供應商，羅德與施瓦茨公司的頻譜分析儀大家族中有上十個系列高達40余款產品，從經濟型的頻譜分析儀到高端的頻譜分析儀，從手持式的頻譜分析儀到桌上型的頻譜分析儀，應有盡有。

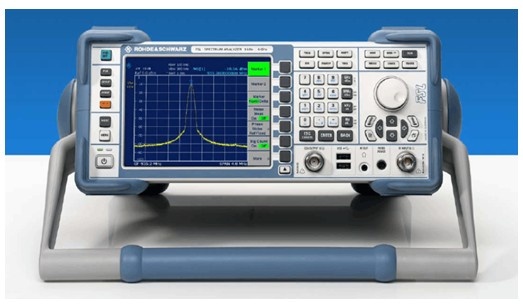

   在使用得比較多的6GHz以下的頻譜分析儀中我們推薦FSL3和FSL6，這是性價比非常高的產品。如果純粹從成本角度考量，那FSC3和FSC6會是你頻譜分析儀的最佳選擇。
