    積分球內部擋板的設計

    發布時間: 2015-06-08   瀏覽次數:   作者:邁昂科技

           積分球一般作為一個理想的漫射光源或勻光器來使用,消除由于光源自身特性而造成的出射光束不均勻或者帶有偏振方向。積分球之所以有這種特性,主要是由于入射光在積分球內部發生多次漫反射造成的。

          正常測量時,球體內部或球壁上需要安裝標準燈、輔助燈、溫度探頭、光纖探頭、被測光源等各種部件。為了進行準確測量,這幾個部件之間的位置關系需要遵循以下一些基本原則:

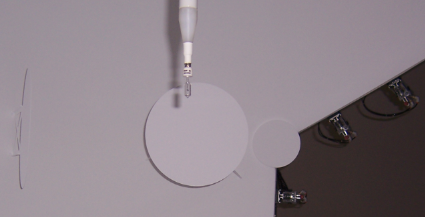

           A)輔助燈、標準燈或被測光源發出的光線都不應該直接照射到光纖探頭,否則測量結果會出現重大誤差。因為如果光線直接照射到光纖探頭,則其沒有經過散射均勻化之前就直接被采集,這樣其測量結果不能代表整個內球表面的照度水平,造成極大的測量誤差。為了避免這種情況,通常在光纖探頭正前方需要設置擋板。但擋板的大小,需要保證光纖探頭部位的光照度與其它部分的光照度相同。

           B)輔助燈、標準燈、被測光源發出的光線不應直接照射到溫度探頭。通常溫度探頭對于光線比較敏感,接收光線強度不同,其溫度也會不同,這就會引入測量誤差,從而使其測量值不能反映積分球球體內部的真實溫度。通常,我們也可以在探頭前部設置擋板,以達到避免光線直射的目的。
           C)輔助燈發出的光不應直接照射到標準燈或被測光源。輔助燈的作用是為了比較標準燈與被測光源外形、顏色差異而設計。顯然如果其發射出的光線直射到標準燈或被測光源表面,則在未經均勻化之前就被吸收掉一部分。而剩下部分光線在球體內部均勻化后,照射到光源表面,也會被吸收掉一部分,從而產生吸收補償系數的誤差,進而影響最終的測量結果。
           D)標準燈、被測光源的安裝位置最好相同,如不能相同,也應盡量接近,以減小由于校準燈位置與測量位置不同而產生的測量誤差。需要著重指出的是,在通常情況下,標準燈位置與被測光源的位置相同,所以前述擋板的位置比較好設計。



           據我所知,目前美國Labsphere公司能夠提供2π標準燈,在被測光源的位置進行校準,使積分球的測量結果得到具有更高的準確性。
